Szczegóły Produktu:
Zapłata:
|
| Nazwa przedmiotu: | Stal nierdzewna A2 - 70 A4 - 80 Pasywacja Metryczna główka Sześciokątne nylonowe nakrętki zabezpiecz | Średnica: | M10 |
|---|---|---|---|
| Materiał: | Stal nierdzewna A4-70 | koniec: | Równina |
| opakowanie: | 100 | Smoła: | UNC |
| Próba: | Wolny | Stopień: | A2, A4 |
| Standard: | HAŁAS | Pochodzenie: | Chiny |
| High Light: | nakrętki i śruby,nakrętki nylonowe,nakrętki zabezpieczające |
||

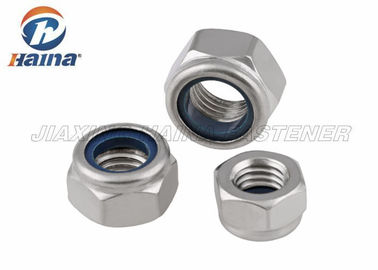

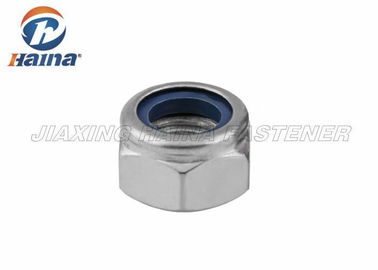

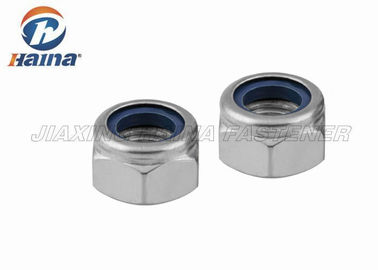

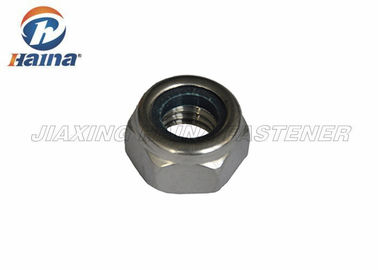

Stal nierdzewna A2 - 70 A4 - 80 Pasywacja Metryczna główka Sześciokątne nylonowe nakrętki zabezpieczające
1. Opis produktu
Nakrętka nylock, zwana również nakrętką zabezpieczającą z wkładką nylonową, nakrętką zabezpieczającą z wkładką polimerową lub elastyczną nakrętką oporową, jest rodzajem nakrętki nylock. Jest to nakrętka z wkładką kołnierza nylock, która jest odporna na obracanie.
Plastikowa wkładka jest umieszczona na końcu nakrętki, a jej wewnętrzna średnica (ID) jest nieco mniejsza niż główna średnica śruby.Wkładka odkształca się elastycznie na gwintach śruby, ale gwinty nie są nacinane w nylonie.Wkładka nylonowa blokuje nakrętkę poprzez tarcie o śrubę pod przyłożoną promieniową siłą ściskającą.Nakrętki Nyloc zachowują zdolność blokowania do 250°F (121°C)
Połączenie śrubowe lub śrubowe z użyciem, po zablokowaniu nylonowego pierścienia ulegnie odkształceniu, łącząc oba końce pręta, aby wypełnić lukę, a tym samym odegrać działanie blokujące, takie jak kształt grafiki na górze.
2. Specyfikacja
| Nylonowa nakrętka zabezpieczająca DIN 985 | |||||||||||||
| d1 | M2 | M2,5 | M2.6 | M3 | M3,5 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 |
| e min. | 4,91 | 5,51 | 5,51 | 6.01 | 6.64 | 7,66 | 8.79 | 11.05 | 12.12 | 14.38 | 18,9 | 21,1 | 24.49 |
| h maks. | 2,5 | 3,8 | 3,8 | 4 | 4,5 | 5 | 5 | 6 | 7,5 | 8 | 10 | 12 | 14 |
| m | 1,6 | 2 | 2 | 2,4 | 2,6 | 2,9 | 3.2 | 4 | 4,7 | 5,5 | 6,5 | 8 | 9,5 |
| s | 4,5 | 5 | 5 | 5,5 | 6 | 7 | 8 | 10 | 11 | 13 | 16 | 18 | 21 |
| d1 | M16 | M18 | M20 | M22 | M24 | M27 | M30 | M33 | M36 | M39 | M42 | M45 | M48 |
| e min. | 26,75 | 29.56 | 32,95 | 35.03 | 39,55 | 45,2 | 50,85 | 55,37 | 60,79 | 66,44 | 72.09 | 76,95 | 82,6 |
| h maks. | 16 | 18,5 | 20 | 22 | 24 | 27 | 30 | 33 | 36 | 39 | 42 | 45 | 48 |
| m | 10,5 | 13 | 14 | 15 | 15 | 17 | 19 | 22 | 25 | 27 | 29 | 32 | 36 |
| s | 24 | 27 | 30 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 |
3. Aplikacja
Zastosowanie: blokowanie złącza przez przewód lub inną rurkę.
Nakrętka działa poprzez samoblokujące tarcie między nakrętką a śrubą.Jednak w takiej dynamicznej blokadzie obciążenia spada niezawodność.W niektórych ważnych przypadkach podejmiemy pewne środki zapobiegające poluzowaniu, aby zapewnić niezawodność nakrętki zabezpieczającej.Jednym z nich jest nakrętka zabezpieczająca przed obrotem.
Efekt zapobiegający luzowaniu się nakrętki zabezpieczającej zależy od zalet wzajemnego oddziaływania nakrętki i śruby między gwintami.Istnieje wiele ciekawych sposobów na poprawę interakcji między gwintami, takich jak ulepszenia strukturalne nakrętka gwintowana Spiralock, nylonowa nakrętka nylonowa zwiększająca chropowatość, obróbka powierzchni, gwint i tym podobne.
4. Zalety
Jako w pełni zintegrowana firma robimy to wszystko.Wytwarzamy materiały, budujemy sprzęt do aplikacji i obsługujemy wszystkie aspekty operacji, od formułowania niestandardowych kompozycji chemicznych i elementów złącznych do powlekania po świadczenie zaawansowanych usług kontroli na linii, pakowania i dostawy.Dowiedz się, jak możemy Ci pomóc w kolejnym projekcie.
1. materiał aluminiowy, dowolne kolory mogą być anodowane za darmo.
